净化工程排风问题：排风系统原理介绍

　排风系统的原理：

　　一个机械排风系统，由风机、风口、风管、阀门、排风口等组成。风机提供空气流动的动力，风机压力应克服从空气入口到房间排风口的阻力及房间内的压力值;风管及阀门用于空气的输送与分配，风管通常用钢板制造，风口是收集室内空气的地方，为提高全面通风的稀释效果，风口宜设在污染物浓度较大的地方;污染物密度比空气小时，风口宜设在**，而密度较大时，宜设在下方;在房间不大时，也可以只设一个风口。排风口是排风的室外出口，它应能防止雨、雪等进入系统，并使出口动压降低，以减少出口阻力;在屋顶上方用风帽，墙或窗上用百叶窗。风管(风道)——空气的输送信道，当排风是潮湿空气时宜用玻璃钢或聚氯乙烯板制作，一般的排风系统可用钢板制作。阀门用于调节风量，或用于关闭系统。在采暖地区为防止风机停止时倒风，或洁净车间防止风机停止时含尘空气进入房间，常在风机出口管上装电动密闭阀，与风机联动。

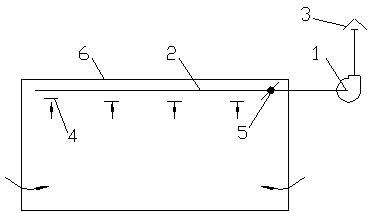

　　机械排风系统

　　1-风机;2-风管;3-排风口;4-风口;5-阀门;6-通风房间

　　排风系统的设计：

　　全面排风和局部排风：

　　全面通风也称稀释通风，它一方面用清洁空气稀释室内空气中的有害物浓度，同时不断把污染空气排至是外，使室内空气中有害物浓度不超过卫生标准规定的最高允许浓度。

　　防止工业有害物污染室内空气最有效的方法是：在有害物产生的地方直接把他们捕集起来，经过净化处理，排至室外，这种通风方法称为局部排风。

　　如果由于生产条件的限制、有害物源不固定的原因，不能采用局部排风，或者采用局部排风后，室内有害物浓度仍超过卫生标准，在这种情况下可以采用全面通风。全面通风是对整个车间进行通风换气，即用新鲜空气把整个车间的有害物浓度稀释到最高容许浓度以下。

　　局部排风罩是用来捕集有害物的。它的性能对局部排风系统的技术经济指针有直接影响。性能良好的局部排风罩，如密闭罩，只有较小的风量就可以获得良好的工作效果。由于生产设备和操作的不同，排风罩是多种多样的。

　　局部排风罩可分为以下几种基本型式。

　　1 密闭罩

　　2 柜式排风罩

　　3 外部吸气罩

　　4 接受式排风罩

　　5 吹吸式排风罩

　　设计局部排风罩时，应遵循以下原则：

　　1 局部排风罩应尽可能包围或靠近有害物发生源，使有害物限于较小的空间，尽可能减小其吸气范围，便于捕集和控制。

　　2 排风罩的吸气气流应尽可能与污染气流运动方向一致。

　　3 已被污染的吸入气流不允许通过人的呼吸区。设计时要充分考虑操作人员的位置和活动范围。

　　4 排风罩应力求结构简单、造价低，便于制作安装和拆卸维修。

　　5 和工艺密切配合，使局部排风罩的配置与生产工艺协调一致，力求不影响工艺操作。

　　6 要尽可能避免或减弱干扰气流如穿堂风、送风气流等对吸气气流的影响。

　　由于各种因素的相互制约，要同时满足上述要求并非易事。设计人员应充分了解生产工艺、操作特点及现场实际。
